Em um treinamento me perguntaram se havia recomendações ao deslocamento lateral em relação ao ponto de ancoragem e se sim qual seria a distância recomendável, buscando responder esta pergunta resolvemos escrever este post.

Em se tratando de quedas de trabalhadores que ocorram no sentido vertical com trabalhadores acoplados à linha de vida ou ancoragem fixa, devemos prever uma Zona livre de Queda (ZLQ) de forma que o executante de atividade em queda seja suportado pela linha de vida sem contato nenhum contra o solo, neste caso considerando as distâncias de abertura do absorvedor de energia, flecha máxima da linha de vida, alongamento do cabo de aço e a distância de segurança em relação ao solo.

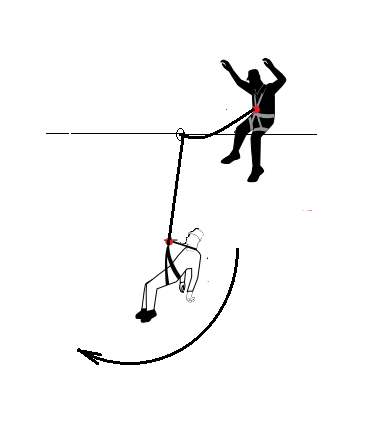

Neste post vamos tratar de um assunto que vejo pouca preocupação ou informação sobre o risco de fatalidade devido ao movimento de pendulo numa queda onde seja acidentado bata contra uma estrutura em movimento horizontal, a pergunta que fica é o deve ser recomendado para mitigar risco de acidente em movimento de pêndulo.

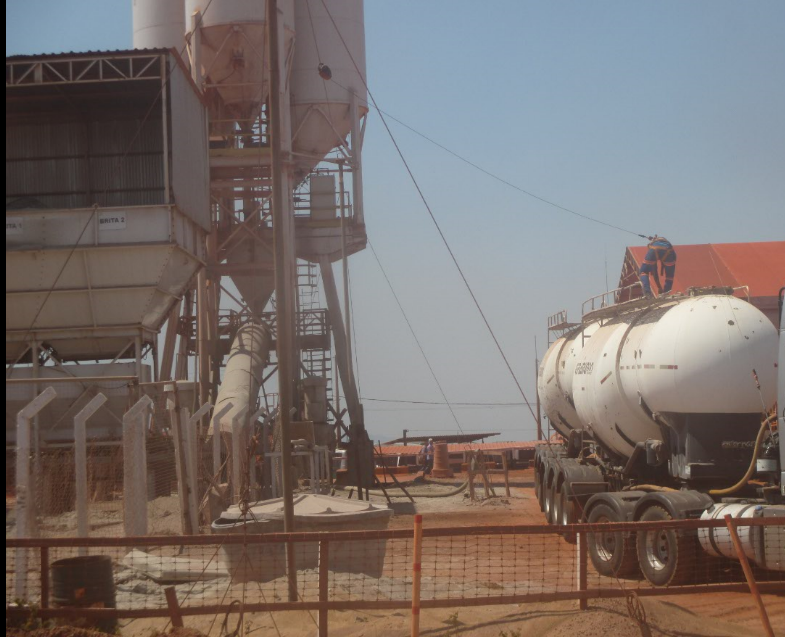

Este tipo de risco é mais comum se observar quando do uso do trava-quedas retrátil que permite maior deslocamento do executante

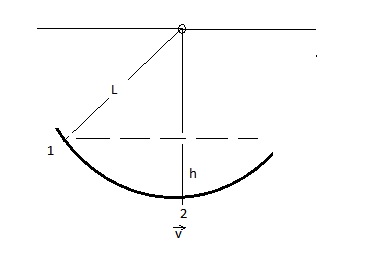

Num movimento de pêndulo temos uma transformação de energia potencial e energia cinética onde o executante ao cair faz um movimento pendular.

Este movimento descreve um orbita circular e tem sua maior magnitude de risco contra o choque contra estruturas laterais existentes no momento de maior velocidade.

Temos então no ponto 1 – E= mgh em relação ao ponto 2

No ponto 2 – temos E= ½ mv²

Então a energia potencial do ponto 1 se transforma em energia cinética

=>  m g h = 1/2 m v²

Onde V² = 2 g h



A pergunta importante a ser respondida é;  que distancia lateral limite pode se deslocar um executante considerando um choque horizontal contra um obstáculo no caminho do movimento pendular.

Considerando que a normas estabelecem que para quedas verticais o limita desaceleração deve ser controlado pelo absorvedor de energia que deve abrir assim que as força gerada no impacto da queda atinja o valor de 6 KN temos, sendo então um limite para desaceleração aceitável conforme veremos a seguir.

Admitindo para um Homem com 100 kg de massa a desaceleração será:

F= ma     onde  m= 100kg logo teremos;

6.000 kg x m/s² = 100 kg x a

Onde a= 60 m/s² ou 6 g onde g é a aceleração da gravidade.



Temos agora a informação que o limite de desaceleração horizontal também deve respeitar estes valores para manter a integridade física do trabalhador.

Vamos então em (a)  V² = 2gh

e V= at onde a é aceleração e T intervalo de tempo em que a velocidade cai para zero ao colidir com obstáculo

Para um choque contra obstáculo rígido tempo que a velocidade cai para zero é de aproximadamente 0,1 s

Temos então:

(at)² = 2gh  como a limite para desaceleração é 6 g teremos:

=> (6gt)² = 2gh  => 36 x t ² x g² = 2 x g x h

h= 18 x t² g   => para t= 0,1s teremos h = 18 x 9,8 x 0,1²

Logo h= 1,8 m



Para limite de deslocamento lateral considerando a pior condição que seria um obstáculo no ponto de maior velocidade recomendamos o deslocamento máximo lateral em relação ao ponto de ancoragem de 1,80 metros.



Nosso Objetivo é salvar vidas
