Construção de “Linha de Vida” e erros de “Alto Risco”
Visando chamar a atenção para diversos pontos frágeis encontrados em linha de vida montadas e em uso, estamos elaborando este post.
Linha de vida é um dispositivo de segurança que não pode falhar, mas muitas vezes não recebe a devia atenção das empresas, então com intuito de chamar a atenção para o assunto, seguem as principais fragilidades encontradas que precisam ser observadas pelo time de Engenharia de Segurança.
- Tensão de Montagem diferente da definida pelo projeto
O projetista da linha de vida pode especificar uma linha de vida com diferentes tensionamentos do cabo de aço, sendo que cada um vai gerar um esforço diferente nas ancoragens e permitir uso de cabos de aço de diâmetros diferentes.

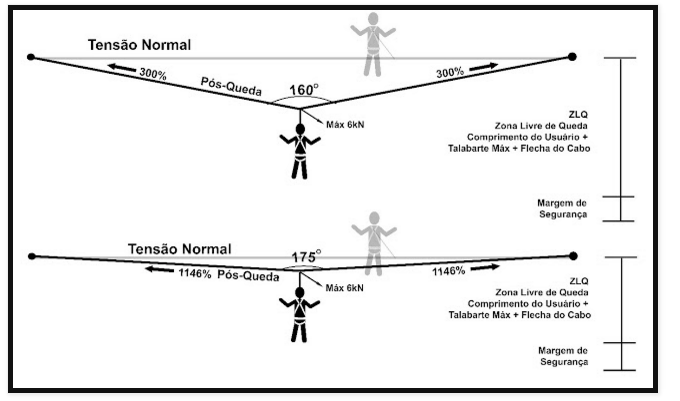

Quando existe altura livre de queda suficiente um projetista pode optar por o uso de uma linha de vida com um ângulo maior em relação ao plano horizontal ou maior flecha e com isto necessitar de cabos de aço de menor diâmetro e consequente menor esforço na ancoragem conforme figura baixo, uma linha de vida para uma pessoa com ângulo em relação a horizontal de 10° vai gerar em esforço de 300% do valor do peso dependurado tanto no cabo como nas ancoragens.
Uma mesma pessoa dependurara em um a linha de vida com ângulo em relação a horizontal de 2,5° vai redundar uma tensão sobre ancoragens e cabos de aproximadamente 1.146%
Então fica claro que na montagem se o montador da linha de vida deixar um tensionamento maior que o de projeto podemos ter uma sobrecarga que pode ser fatal.
Tenho notado que muitos projetistas têm adotado tensionamento maior que o necessário para evitar que erros de tensionamento da montagem joguem no chão o projeto.
Então é muito importante que seja feitos controles na montagem e a realização de testes com a linha de vida antes de sua liberação.
2. Construção de Linha de Vida sem projeto.
Por incrível que pareça tenho visto muita empresa de porte executando serviços utilizando linha de vida sem projeto.

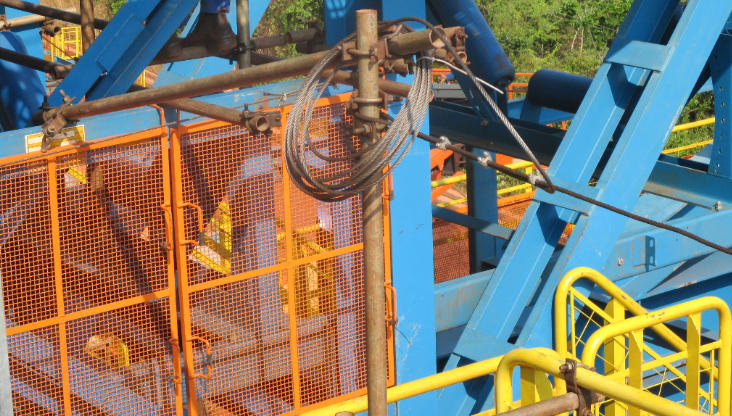

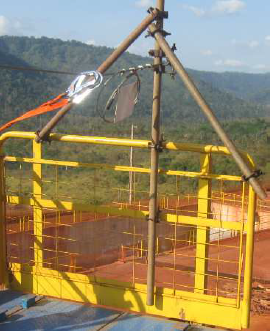

Na Figura abaixo uma linha de vida com um vão de sendo liberada e utilizada por quatro pessoas sendo que a ancoragem era afixada em um guarda corpo.

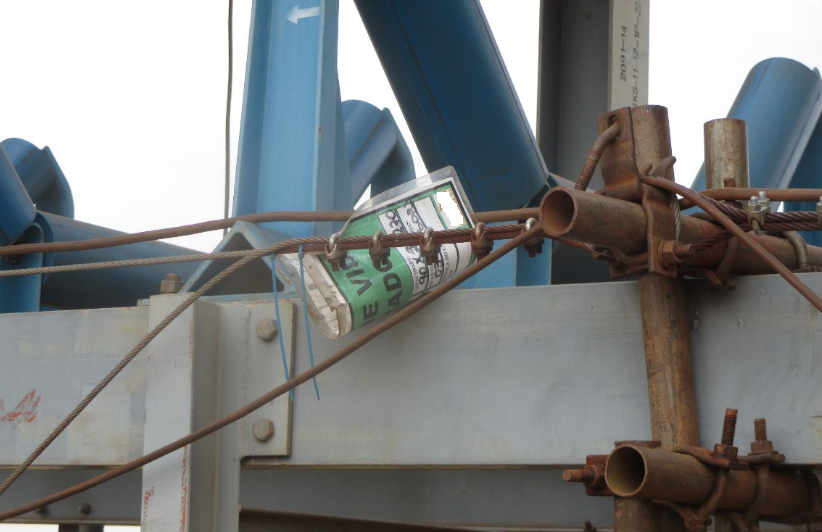

2.1 Linha de Vida com ancoragem simplesmente apoiada e suportada por uma braçadeira de tubo Rhor

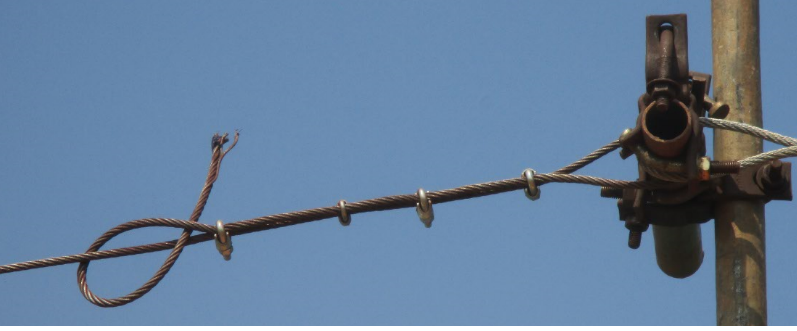

3. Linha de Vida Montada com grampos subdimensionados
Observação: Fiquem atentos também ao uso de grampos com corrosão, ao reaproveitamento de grampos de outras aplicações, grampos já torqueados não deverão ser reutilizados.

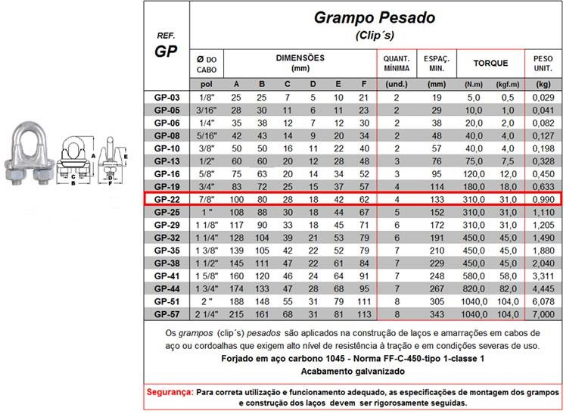

É preciso checar o torque dos grampos a quantidade de grampos e o espaçamento entre eles.

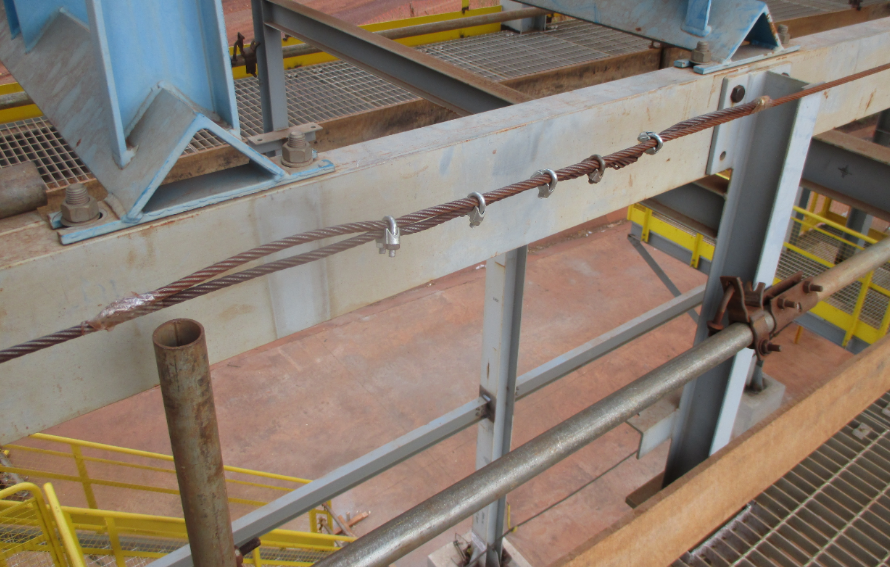

4. Cabo de Aço da linha de vida sujeito ao cisalhamento por erro na montagem

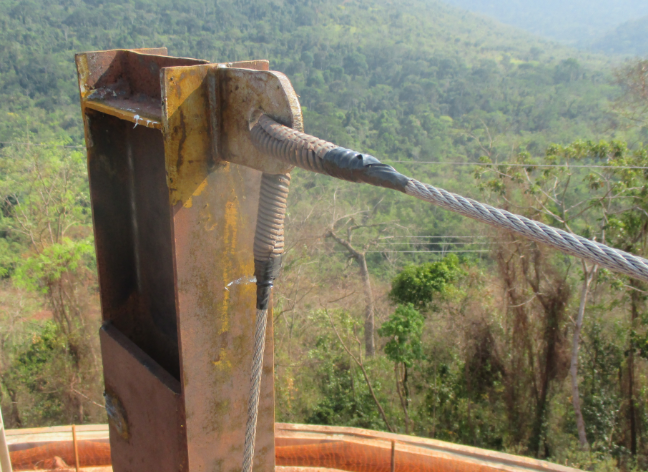

5. Linha de Vida com Cabo de Aço com emenda
6. Linha de Vida Montada com cabo diferente do projeto
Exemplo: 1- Montador começou executou a linha de vida com cabo de 10 mm de diâmetro e depois concluiu com cabo de 8 mm diâmetro.
Cabo de Especificação diferente mas com mesmo diâmetro
Por mais de uma vez verificamos que foram utilizados cabos de aço de Alma de fibra no lugar de cabos de aço de alma de aço, neste caso como cabo de aço de mesmo diâmetro tem menor carga de ruptura admissível é preciso buscar um cabo de aço de maior diâmetro. O executante da linha de vida não sabia que existia significativa diferença.
Toda linha de vida deve:
- Ser selecionada/Projetada por profissional legalmente habilitado
- Ter resistência para suportar a carga máxima aplicável incluindo energia de queda
- Ser inspecionada para verificar aderência ao projeto
- Ser testada antes de ser liberada para uso
Nosso Objetivo é Salvar Vidas
