A determinação do centro de gravidade no processo de movimentação de carga é se suma importância para a segurança relativo ao risco de tombamento da carga.

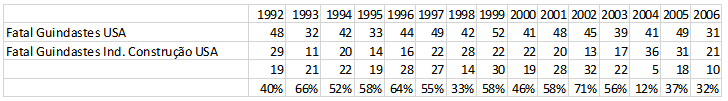

Olhando a estatística de acidentes fatais ocorridas em solo Americano (fonte BLS)
Acidentes devido à queda da carga e pensamento da carga corresponde a 29,6% de todos os acidentes fatais com movimentação de carga.
Saber manusear a carga a ser içada pode reduzir drasticamente estes números de acidentes.
Então vamos falar um pouco neste post da importância da amarração correta da carga e a determinação do centro de gravidade.
Para uma Movimentação de Carga Segura vamos ter que atender aos seguintes quesitos:
- A carga e o movimento da Carga devem estar compatíveis com a capacidade de carga do guindaste na condição trabalho.
- Os Acessórios e Lingadas devem estar corretamente dimensionados e utilizados na movimentação
- Levar em conta Risco tombamento da carga ou movimento brusco devido ao desconhecimento Centro de Gravidade da mesma.
- Velocidade do vento for compatível com a peça a ser içada
- Patolamento do guindaste for corretor em terreno adequado que lhe dê sustentação
- Guindaste em condições de manutenção confiável
- Executantes fora do raio de ação da carga
- Guindaste Aterrado ou com alguma proteção contra descargas atmosféricas
Neste Post vamos falar da importância da amarração da carga com determinação do centro de gravidade.

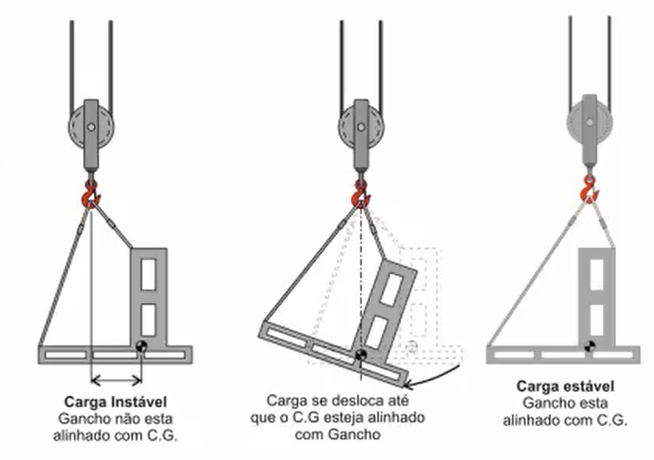

Os acidentes no local de trabalho são causados pela falta de compreensão de que, sempre que uma carga é Centro de gravidade da carga irá colocar-se verticalmente abaixo do gancho, independentemente Disposição das alças, vigas de elevação ou outros acessórios. A razão é baseada no fato de que A soma das forças e momentos precisa ser zero para um corpo em equilíbrio.

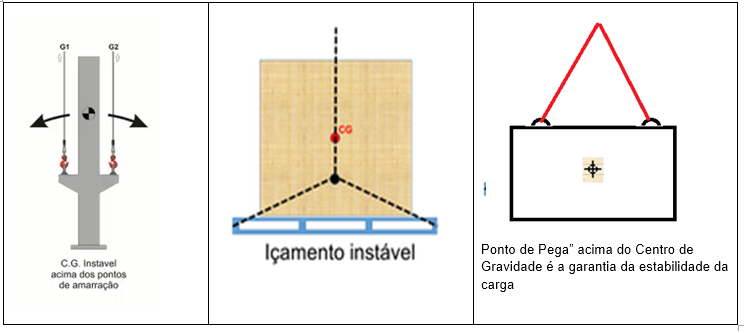

Então em se tratando de um içamento de Carga, a condição “Sine qua non” de equilíbrio é que o ponto de pega ou ponto de atracação pela qual a carga é levantada deve sempre estar acima do centro de massa da carga.
Nessa situação, se houver um desequilíbrio, a carga retornará ao ponto de equilíbrio (equilíbrio estável) pela ação da força gravitacional.
Vejamos Exemplos;

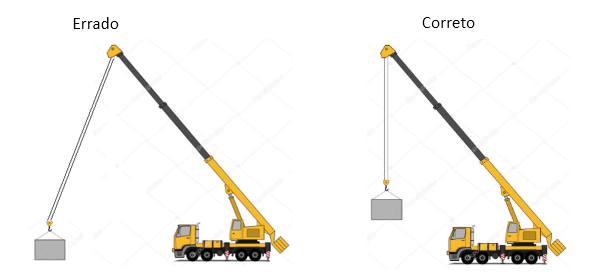

Outro ponto Importante na amarração da carga e a manutenção do “Centro de Gravidade” sempre alinhado com gancho.
Nunca se deve arrastar a carga ou movimentá-la com possibilidade de balanço (movimento de pendulo).
Vamos então agora entender como determinar a posição correta do Centro de Gravidade para diferentes tipos de carga.

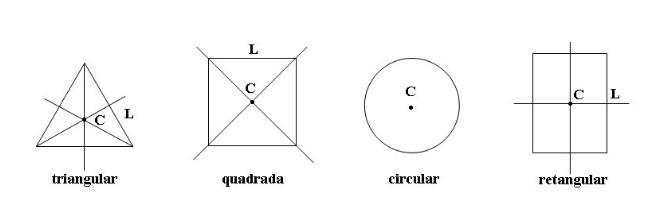

Nas figuras geométricas de formato regular e construídas mesmo material e homogêneo, o centro de massa coincide com o centro geométrico (centroide), no encontro dos eixos de simetria.
Assim, conhecendo-se as dimensões da figura é possível determinar o centro de massa ou centro de gravidade.

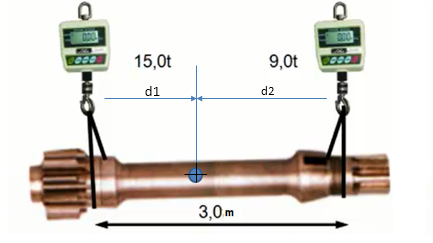

Obtendo centro de gravidade com uso de Dinamômetros.
Este método exige a utilização de dinamômetros atracados em dois pontos diferentes da peça conforme figura acima.

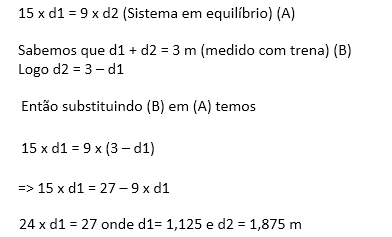

Considerando os momentos em relação ao Centro de Gravidade (CG) que queremos calcular, temos:
Cálculo de centro de gravidade de figuras irregulares

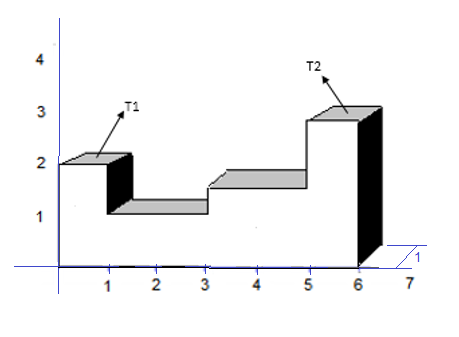

O centro de massa da figura irregular abaixo será dado pela média ponderada dos centros de massa peça em relação a um referencial.
Calculando o CG de cada figura conhecida temos como determinar o CG da peça irregular pela média ponderada dos centros de gravidade de cada uma (V1, V2, V3 e V4)
Admitindo para este exemplo que a figura acima seja uma peça de concreto onde o peso específico do concreto é igual a 2.500 kg/m3,
Calculando o Volume e as Massas dos respectivos Volumes

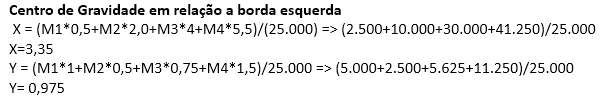

Então temos:
Então a peça de concreto de formato irregular do exemplo acima tem centro de gravidade em relação sua borda esquerda de:
x= 3,35 e altura Y= 0,975
Podemos a partir disto calcular o esforço em cada cabo usado e determinar melhor comprimento de cabos para deixar centro de gravidade abaixo do ponto de pega e alinhado com o gancho.
Para peças complexas é função do Rigger fazer estes cálculos e definir que laçadas de cabos devem ser usadas, definitivamente movimentação de carga é para ser executada por mão de obra qualificada.
Recomendamos fortemente que peças irregulares tenham o centro de gravidade marcado na peça, isto pode ser realizado no momento da fabricação, o projetista deve indicar no desenho e a mesma deve ser marcada na fabricação.
Medidas simples como esta, reduzirá muito o risco na hora da execução
NOSSO OBJETIVO É SALVAR VIDAS
